Koppelgootstukken

Koppelgootstukken

Dakramen koppelen? Met VELUX koppelgootstukken monteer je meerdere dakvensters boven of naast elkaar. Zo zorg je voor meer daglicht, uitzicht en ventilatie!.
Kies ook uit: VELUX dakkapel

VELUX koppelgootstukken

Wil jij meerdere dakramen koppelen? Met VELUX koppelgootstukken plaats je dakvensters naast elkaar of boven elkaar. Zo zorg je voor meer daglicht en uitzicht. Standaard op 100mm (10cm) afstand of op 18mm afstand. Zelfs 40mm verdiept ingebouwd. Lees meer over het velux koppelgootstuk en maak je keuze!

Welke soorten zijn er?

Er zijn 4 soorten koppel gootstukken geschikt voor geprofileerde dakbedekking:

Code

Geschikt voor

EKW

VELUX koppelgootstuk

normale inbouwdiepte

EBW

Horizontale koppelafstand

18mm in plaats van 100mm

EKX

Tussenstuk

voor koppelen dakramen

EKJ

Koppelgootstuk 40mm

verdiepte inbouw

Dakramen koppelen: 4 voorbeelden

Met de originele VELUX koppelgootstuk kunt u zoveel dakramen aan elkaar koppelen als u wilt. Tenminste: zolang de dakconstructie het toestaat. Vele combinaties zijn mogelijk. We geven 4 voorbeelden van gekoppelde VELUX dakvensters (een daglichtsysteem). Bestel meteen je gootstukpakket (standaard koppelafstand 100 mm).

2 Dakramen verticaal

Verticaal duo koppeling van 2 VELUX dakramen. Je hebt nodig:

  • 2 VELUX dakramen
  • 1 Standaard EDW gootstuk
  • 1 Koppelgootstuk 07

VELUX Dakramen koppelen

2 Dakramen Horizontaal

Horizontaal dou koppeling van 2 VELUX dakramen. Je hebt nodig:

  • 2 VELUX dakramen
  • Koppelgootstuk 01 + 03

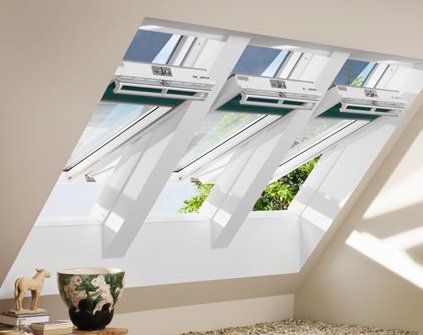

3 Dakramen Horizontaal

Horizontale koppeling 3 dakvensters. Je hebt nodig:

  • 3 VELUX ramen
  • Koppelgootstuk 01 + 02 + 03

4 Dakramen koppelen

4 Dakramen gekoppeld (quattro) naast en boven elkaar. Koop daarvoor:

  • 4x VELUX dakraam
  • Koppelgootstuk 01 + 03 + 04 + 06

6 Dakramen koppelen

3x Verticaal gekoppelde dakramen naast en boven elkaar! Ook wel sextet genoemd. Je hebt nodig:

  • 6 Dakramen
  • Koppelgootstuk 01 + 02 + 03 + 04 + 05 + 06

Koppelgootstukken montage en handleiding

Gaat u VELUX koppelgootstukken monteren? Over het algemeen maakt het qua installatie geen verschil of u één of meerdere dakvensters plaatst. De aansluiting op de dakconstructie moet gemaakt worden zoals ook bij een enkel dakvenster het geval is. Uit welke onderdelen bestaat een koppelgootstuk? Bekijk de afbeelding hiernaast. Over het algemeen bestaat een gootstuk voor enkele plaatsing uit: een ondergoot (1), twee zijgoten (2) en een bovengoot (3). Bij het plaatsen/koppelen van meerdere dakvensters worden nagenoeg dezelfde onderdelen gebruikt, echter worden er ook delen meegeleverd om voor de waterafvoer tussen de dakvensters in te zorgen.

Het VELUX koppelgootstuksysteem bestaat uit zes basiselementen die het mogelijk maken om vanaf twee tot eindeloos veel dakvensters in combinatie naast of boven/onder elkaar te koppelen. Belangrijk: Dakvensters die naast elkaar gekoppeld worden, moeten dezelfde hoogte hebben, dakvensters die onder/boven elkaar gekoppeld worden, moeten dezelfde breedte hebben.

Onderaan deze pagina zijn de handleidingen te vinden!

Vlakke dakbedekking

Is uw dak voorzien van vlakke dakbedekking zoals shingles of bitumen? Speciaal voor het koppellen van dakramen in combinatie met vlakke dakbedekking is er het EKL gootstuk. Deze gootstukken zijn op bestelling leverbaar. Een voorbeeld: Twee MK04 dakramen naast elkaar koppelen met vlakke dakbedekking? Koop dan de EKL MK04 0021E koppelgootstukset.

Heeft u nog vragen?

Het combineren van meerdere VELUX dakramen in uw schuine dak levert veel extra mogelijkheden op als het gaat om daglicht, ventilatie en uitzicht.  Heeft u nog vragen naar aanleiding van onze informatie? Neem gerust contact met ons op. Tenslotte nog een vraag aan u als lezen: Gaat u aan de slag met VELUX koppelgootstukken?
